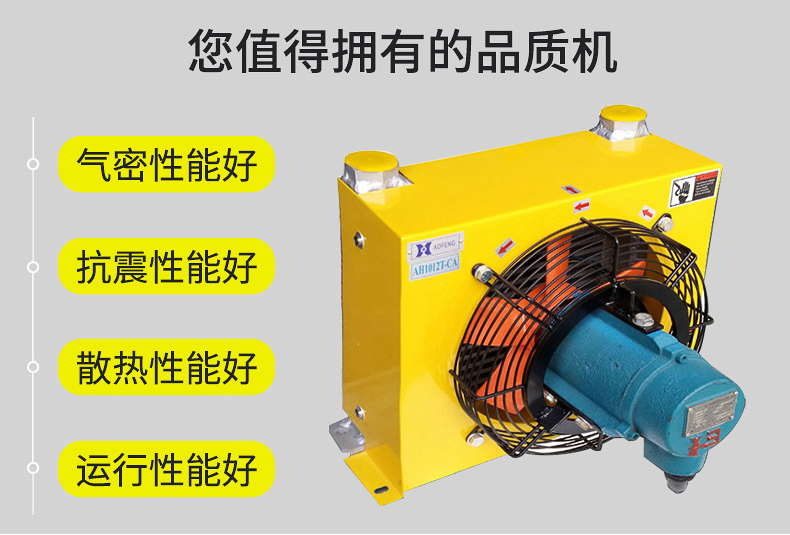

風冷式油冷卻器（簡稱風冷卻器）是一種以空氣為冷卻源的鋁合金板翅式熱交換器，其特點是熱交換器芯體的油通道和風通道均設換熱翅片，同體積比換熱面積大，傳熱效率高，以空氣為介質進行熱量交換。與水冷式散熱器相比，不僅安裝維護簡便，更可避免銅管爆裂造成的油水混合，對系統造成嚴重的毀壞。其次，對于需要變換工作地點的設備（如工程機械）來說，不需考慮水源的供應，不存在水循環系統的拆裝和重建，是應用日益廣泛的環保型產品。

目前，國內的風冷卻器生產廠家很多，型號也不盡相同，性能參數、安裝尺寸等出入較大，對用戶的選型和使用造成一定的困擾。在此，結合我廠開發生產和客戶使用的經驗，談幾點風冷卻器選用中應注意的問題，供大家參考并希望指正。

任何一款產品在設計的時候，首先考慮的是達成其功能性，或者說功能性是第一位的，這是設計最基本的要素，風冷卻器也一樣，給合常用設備液壓系統的油溫散熱要求，它的功能性著重體現在三個主要方面：一、適用壓力；二、適用流量；三、換熱效率。選用風冷卻器時，這三個方面必須同時滿足，才算基本達到你的使用要求。下面就從這三個方面展開談?wù)劇?

一、適用的壓力

通常指允許最大的工作壓力，或稱設計壓力。風冷卻器屬于壓力容器，在液壓系統中，只適合用于回路的回油冷卻，所以要根據回路的最大壓力來選用風冷卻器。為什么只用于回油冷卻呢？暫且不論油溫升高的成因，就風冷卻器本身而言，其散熱主體（換熱芯）的耐壓能力是有限度的，板翅式鋁合金換熱芯的耐壓能力取決于其材質物理性能、結構和加工工藝。比方說，結構和加工工藝相同，材質也一樣，油通道材料的厚度不同，耐壓能力也不同，越厚耐壓力越高。板翅式鋁合金風冷卻器的設計壓力一般小于3.5Mpa，基于成本和實用性等原因通常是小于2.0Mpa,國外同行設計壓力多為1.6 Mpa，均遠小于油路的最大工作壓力。顯然，壓力過高會導致?lián)Q熱芯爆裂損壞。

市面上流通的風冷卻器產品，設計壓力一般分為三級：1，1.0Mpa(如AF系列)；2，2.0Mpa(如AH系列)；3,  3.5Mpa。設計壓力1.0Mpa的僅適用于變量葉片泵的泄油冷卻。

考慮到液壓系統回路壓力不穩定以及回油瞬間可能產生的高壓脈沖，為確保風冷卻器的使用壽命，生產產商強烈推薦----優先采用獨立循環的冷卻方式。獨立循環就是風冷卻器不再接到工作液壓系統的回路中，而是設置一個單獨的冷卻回路，即加裝一個冷卻泵，直接從油箱吸取高溫的液壓油，經風冷卻器冷卻后直接送回油箱，這樣就可避免回油壓力過高而損壞風冷卻器了。獨立循環冷卻泵的流量通常選取小于液壓油容積的三分之一。

當需要接于定量泵的回油冷卻時，設計人員應考慮到液壓系統中回油壓力的不穩性，將風冷卻器聯接于溢流閥的回油口，并于風冷卻器的進、出油口之間并聯一個開啟壓力0.5Mpa的背壓閥，這是正確使用的方法（見下圖示）。當用于變量泵的泄油冷卻時，由于其壓力通常小于1Mpa，只要流量合適，那么直接接于變量泵泄油口便可以了。筆者遇到這樣一個案例：一個客戶將一臺型號為AH0608TL（適用壓力2.0M0pa，流量50L/min）接于一臺快進--工進--快退的工作機上，結果在機械調試的過程中就發現換熱芯漏油，一看油通道爆開了。該客戶原來使用水冷卻器，應用戶要求改用風冷卻器，由于風冷卻器是直接接于回油路中，并沒有加裝背壓閥，而且系統回油速度很快，回油產生的脈沖壓力過高瞬間就將風冷卻器擊爆了。

二、適用流量

風冷卻器生產商提供的性能參數表中，就有適用流量這一項，常指靜壓狀態下低粘度液體每分鐘的通過量。在液體流速0.2-0.4m/s的范圍內，風冷卻器油通道是不容易爆裂的，故風冷卻器適用流量值是理論的計算結合實際的經驗測試綜合得出。

對于選用產品的工程師而言，準確的回油流量計算往往較為復雜。所以，結合油路實際工況，用經驗的方法，就簡便得多了。經驗計算如下：

風冷卻器的工作流量=油泵流量×油缸有效面積比×安全系數             其中：

油缸有效面積比=無桿腔受壓面積÷有桿腔受壓面積（＞1）

安全系數：1.2～1.8，常取1.5

如果是多支油缸同時回油，視具體的情況要考慮在內，流量相應要加大，乘以相應的倍數。

案例一：已知系統油泵GPY-10（10.06ml/rev）,電機轉速1390rpm,一支工作油缸(液壓缸內徑50mm,活塞桿直徑20mm)，求風冷卻器的工作流量？

油泵流量=10.06×1390=1398.34ml≈14L/min

無桿腔受壓面積＝(50/2)2  ×π=625π mm 2

有桿腔受壓面積=(50/2)2  ×π－(20/2)2×π=525π mm 2

油缸有效面積比=625π mm 2 /525π mm 2=1.19

安全系數取1.5,則有:

風冷卻器的工作流量=14×1.19×1.5≈25L/min

故選用風冷卻器的適用流量值大于或等于25L即可，再結合系統的發熱功率的大小，選定型號。

需要注意的是，靜壓（壓力基本恒定）狀態下，液壓油會通過換熱芯所有的油通道，但在有脈沖的情況下，液壓油只會通過部分的油通道，形成瞬間壓力過高是導致?lián)Q熱芯爆裂的常發原因,這也是調機時應多加注意的事項。因此，不能按照風冷卻器的工作流量等于油泵的排量來選型。

三、換熱效率

通俗地說，就是風冷卻器的散熱效率。許多用戶在選型時，往往選好適用的流量就OK了，然后根據流量值對應的型號，選用一款風冷卻器，這是不全面的。因為流量滿足你的使用要求，并不代表該風冷卻器的散熱效率也同時滿足你的要求。前面講到：一、適用壓力；二、適用流量；三、換熱效率。選用風冷卻器時，這三個方面必須同時滿足，才算基本達到你的使用要求。

常有客戶打電話問,說我的主油泵才30L/min,而我選了某牌子的60L/min的風冷卻器，怎么油溫還降不下來啊.....,我第一句話就說那可能是冷卻器的散熱效率不夠，舉個例字：同樣是30L/min主油泵系統，有的電機功率是3kw,有的配5.5kw甚至更大，系統熱損耗當然不同。另外，就算是電機功率也一樣，你的系統工況不一樣，有的保壓時間長，有的保壓時間短，系統的熱損耗也不一樣，你就要考慮使用的風冷卻器的換熱效率了。
